電容料位計技術說明：
概述
CAP系列點科位控制器專用干料倉、船倉和溜槽中固體、液體和泥漿的點料位監控，可以防止料倉溢滿、溜槽堵塞和空倉，從而消除了物料外溢、材料浪費和設備的停機時間。CAP同樣可以在塑料、食品、化工、泥漿或其它材料用作為高、低料位指示器。CAP系列控制器通過測量物料和空氣的介電常數的變化而導致電容的變化來探測物料的有或無，為探測這些微小的變化，CAP系列傳感器使用一種能夠在相對較低的頻率（6KHz）下工作的探測回路，與其它電容式傳感器不同的是，CAP系列的工作頻率低于RF（無線電頻率）水平且不受FCC規則的限制。
設備描述
CAP系列電容式料位控制器有“故障自動保護”的結構能夠消除由于斷電造成的故障顯示。高／低可選開關允許傳感器設定為故障自保護，在無物料時，設定低料位為故障自動保護，或者在有物料時，設定高料位為故障自動保護。發生斷電時，控制器將指示用戶所設定的安全狀態。 CAP控制器另一個重要的特性是可調的時間延遲控制，延遲10秒可減少物料突然波動和液體飛濺引起的誤動作。
CAP II系列料位控制器具有屏蔽結構能消除由于設備感應表面物料堆積所能造成誤動作，用該屏蔽，傳感器自動補償由于物料堆積且造成的影響僅指示目標材料的有或無，這些結構使得本控制器成為測量飛灰較多或粘性物料的不錯選擇。
特點：
• 無射頻干擾
• 快速設置校準令探測靈敏度的選擇變得簡單
• 校準穩定性從 -40°C to +82°C (-40°F to +180°F)
• UL /CSA 認證
• NEMA 4X, 5, 9 & 12 for NEC Class II, Div. 1 & 2 Gr. E, F & G
• 帶Delrin 護套的探頭適用于大多數的固體，液體和漿體物料
• 側壁積料時無誤報警
• 靜電放電保護功能
4. 技術規格
|
型號 |
CPAIIX |
CAPIIX-FL |
CAPIIIX |
|
|
電源 |
120/240 VAC, 50/60 Hz ±15%, 5VA |
120/240 VAC, 50/60 Hz ±15%, 5VA |
115/230 VAC, 50/60 Hz ±15%, 5VA |
|
|
繼電器輸出 |
DPDT 10 amps at 250 VAC |
DPDT 10 amps at 250 VAC |
DPDT 5 amps at 250 VAC |
|
|
環境溫度 |
-40°C to +85°C (-40°F to +185°F) |
-40°C to +85°C (-40°F to +185°F) |
-40°C to +85°C (-40°F to +185°F) |
|
|
探頭 |
121°C (250°F) Delrin,® |
66°C (150°F) 標準型, |
121°C (250°F) Delrin,® |
|
|
|
260°C (500°F) Teflon® |
232°C (450°F) 高溫型 |
260°C (500°F) Teflon® |
|
|
壓力 |
35 kg/cm2 (500 PSI), |
35 kg/cm2 (500 PSI), |
35 kg/cm2 (500 PSI), |
|
|
|
19.05 mm (0.75 in) 安裝 |
19.05 mm (0.75 in) 安裝 |
19.05 mm (0.75 in) 安裝 |
|
|
靈敏度設定 |
1～10 pf可調 |
1～10 pf可調 |
高于1 pf |
|
|
校準 |
粗/微調單轉電位器快速設定 |
粗/微調單轉電位器快速設定 |
粗/微調單轉電位器快速設定 |
|
|
故障安全 |
高/低開關可選 |
高/低開關可選 |
高/低開關可選 |
|
|
時間延遲 |
0.25 ～10 秒可調 |
0.25 ～10 秒可調 |
0 ～15 秒可調 |
|
|
外殼 |
鑄鋁，可用螺拴固定的上蓋，USDA認證的表面 |
鑄鋁，可用螺拴固定的上蓋，USDA認證的表面 |
鑄鋁 |
|
|
導線接口 |
DN20 (0.75 英寸 - NPT) |
DN20 (0.75 英寸 - NPT) |
DN20 (0.75 英寸 - NPT) |
|
|
安裝 |
DN32 (1.25 英寸 - NPT)或DN20 (0.75 英寸 - NPT) 316 SS |
平板無縫安裝 |
DN32 (1.25 英寸 - NPT) 或DN20 (0.75 英寸 - NPT) 316 SS |
|
|
CAP-屏蔽 |
對感應探頭上的物料堆積進行補償 |
對感應探頭上的物料堆積進行補償 |
無 |
|
|
認證等級 |
NRTL/C; NEMA 4X, 5, 9 和 12 防爆型，適用Class II Group E, F, & G |
|||
|
狀態指示 |
當物料與探頭接觸時，內部LED 指示 |
可見LED指示探頭狀態：未接觸，接觸&電源故障 |
當物料與探頭接觸時，內部LED |
|
|
探頭選項 |
標準 Delrin, Teflon, 裸不銹鋼, 食品級，柔性加長，短粗型，帶護套的 |
平板安裝，標準和高溫型 |
標準 Delrin, Teflon, 裸不銹鋼, 食品級，柔性加長，短粗型，帶護套的 |
|
5. 型號說明
|
CAP IIX |
CAP IIX-FL |
CAP IIIX |
|
CAP IIX 電容料位計設計用于容易在探頭處堆積的物料。其屏蔽探頭可以對物料堆積自動補償并指示料倉中物料的真實有/無。此外， CAP IIX 特別設計用于危險環境。 |

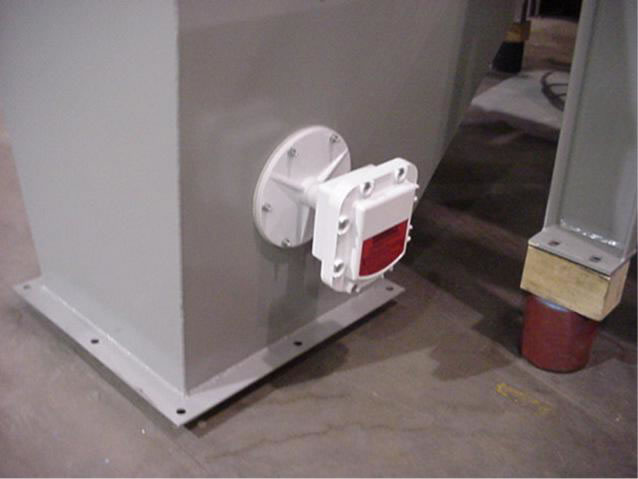

CAP IIX-FL 電容料位計是CAPIIX的平板安裝版并具有與其一樣的危險環境防護等級。平板法蘭邊緣同樣具有屏蔽選項用于對物料堆積進行補償。 |
CAP IIIX 電容料位計為可靠性與經濟性的產品。探頭為 15.88 mm (0.625 in) 不銹鋼結構，提供在腐蝕性和磨蝕性環境中使用的增強的耐久性。在保證可靠性和耐久性基礎上，CAP IIIX為***經濟的電容料位計 |
