　　eaccor-B168皮帶秤實物校驗裝置
　　產品說明：eaccor-B168型電子皮帶秤實物校驗裝置是一種高精度靜態電子秤，專門為在線校準檢定皮帶秤設計的。實物檢測系統使過去復雜、費時、費力的皮帶秤實物檢測和標定工作變得簡單、快捷和可靠。
　　eaccor-B160型電子皮帶秤實物校驗裝置是一種高精度靜態電子秤，專門為在線校準檢定皮帶秤設計的。實物檢測系統使過去復雜、費時、費力的皮帶秤實物檢測和標定工作變得簡單、快捷和可靠。
　　電子皮帶秤實物校驗裝置系統中料斗的容積，取決于安裝皮帶秤的輸送機的輸送能力， 根據原電力部 [1993]457號文件規定：用實煤校驗時，檢驗的煤量不小于輸煤皮帶運行時***大小時累計量的2%。
　　為了保證電子皮帶秤實物校驗裝置的準確度，校驗裝置本身應配有自檢砝碼（即標準器），便于隨時校驗。砝碼配置根據電力部JJG（電力）02-96 檢定規程：檢定用標準砝碼的***小量值為1t，或為***大稱量的50%，兩者中應取其大者，其余部分可用任何其它的恒定載荷來替代。標準砝碼準確度為M11級。
　　該裝置除了作為對皮帶秤進行標定的設備外，還可作為煤炭、礦石、糧食、水泥等散狀物料的計量設備。

　　工作原理：　
　　實物檢測裝置的工作原理是當膠帶輸送機上的物料經過電子皮帶秤稱量后進人稱重料斗，支撐稱重料倉的四只稱重傳感器，將產生與物料重量值成正比的電信號輸出，該輸出信號進入以微處理器控制的稱重顯示儀表，稱重顯示儀表將信號進行放大、處理，顯示出實際重量數。經過稱量后物料通過出料設備返回到輸送系統中去。將實物檢測裝置與皮帶秤所顯示的物料重量進行比較，從而達到校驗皮帶秤的目的。上述稱量方法是物料先經過皮帶秤，后通過料斗秤進行稱重。物料也可預先通過料斗秤進行稱重，再經過皮帶秤稱量。采用哪一種方法，將根據現場情況確定。

　　為了保證實物檢測裝置的準確性，該裝置配有標準砝碼，用于自身精度的核準。通常在檢測前，通過安裝在稱重料倉上砝碼提升機，將標準砝碼提起，稱重儀表將顯示提起砝碼的重量。顯示值應與砝碼值相同，否則，將對稱重顯示儀表進行修正。砝碼提升機是通過可編程控制器進行程序控制升降，也可通過操作臺進行手動控制升降。

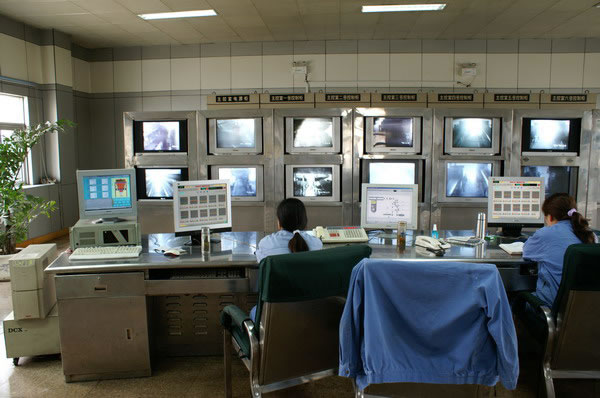

　　為了提高系統的自動化程度，可選用計算機對稱重儀表、皮帶秤儀表以及可編程控制器進行雙向通訊，對其進行管理，使其稱重、校準自動進行。采用啟捷專用的AUTO－MAT（自動物料校準）軟件，可以自動修正皮帶秤的間隔值，使皮帶秤儀表的顯示值與稱重顯示儀表的顯示值相同，以避免人為操作誤差的產生。在計算機屏幕上，可完成料斗秤、皮帶秤的稱重以及砝碼的升降，并可動態模擬上述工作過程。

　　另外，皮帶秤在正常工作期間，工控計算機可實時監視皮帶秤的運行狀態，記錄運行輸送物料的曲線，打印各種有關報表，打印格式可根據要求完成，包括班報、日報、簡報、季報、年報。

　　工作過程：　　
　　系統工作過程主要有兩種方式：
　　一、實際物料經過進料口進入料倉后，稱重顯示儀表輸出重量顯示，記錄該顯示重量作為校驗皮帶秤的參考重量，打開放料門，此標準物料將流向安裝有電子皮帶秤的下級輸送帶，用于校準電子皮帶秤。
　　二、物料通過安裝有電子皮帶秤的輸送帶，先經過電子皮帶秤稱量，后將實際物料經過進料口送入料倉，稱重顯示儀表輸出重量顯示，記錄該顯示重量作為校驗皮帶秤的參考重量，再打開放料門，此物料將流向下級輸送帶。

　　系統特點：
　　· 系統綜合精度：0.05%
　　· 稱重料倉可以在現有的緩沖倉上改進，也可以進行全新的設計
　　· 稱重傳感器選用橋式結構安裝，不需限位
　　· 數字式儀表，精度高、穩定性好
　　· 可用快捷鍵操作自動調零、自動調間隔
　　· 電氣控制部分采用可編程控制器，用戶可以進行功能擴展

　　料斗系統
　　稱量斗本體采用優質鋼板制造。在應力集中點采用加強措施，加強筋采用外筋。稱量斗四周接縫圓滑，稱量斗四壁與水平線的夾角滿足要求，兩壁交匯處圓弧過渡。稱量斗上下口有良好的密封措施。稱量斗安裝振動器，下料完畢及時振動，以免積料。為保證運輸安全、方便，秤體及機架為組合式，秤體和機架在廠內預組裝后現場焊接。

　　稱重控制系統

　　稱重傳感器
　　額定輸出：1.5mv/v±0.1%
　　非線性：0.02%
　　重復性：0.02%
　　蠕變：0.03%
　　激勵電壓：10~15VAC/DC
　　輸入電阻：650Ω±5Ω
　　輸出電阻：605Ω±5Ω
　　溫度范圍：-20℃~+60℃
　　安全超載：150%
　　極限超載：200%
　　防護等級：IP67

　　eaccor-9000靜態重量指示器
　　9000現場安裝型積算器和面板安裝型積算器采用微處理器控制，處理稱重傳感器的重量信號，計算出重量值，顯示在儀表上。 可外加通訊板使用 RS-232 或 RS-485 接口和上位機通訊。
　　儀表采用全中文操作界面，操作直觀簡便。并具有多種自動檢測功能， 便于用戶校準和維護。

　　環境參數
　　1． 室內/室外安裝地點應近可能靠近稱重傳感器， 注意防塵，防潮。
　　2． 儲存溫度-40℃ — +70℃；運行溫度-10℃ — +40℃
　　3．***大相對濕度：95%
　　電源
　　·220VAC±10%50Hz
　　·保險絲2A
　　·EMI/RFI濾波器
　　稱重傳感器
　　· 儀表提供10VDC ± 10%， 200mA 激勵電源， 可并聯4個稱重傳感器
　　· 靈敏度，0.7mV/V – 3.5mV/V
　　· ***大輸入信號 33mV
　　· 稱重傳感器屏蔽接地
　　· 電纜距離大于 60 米（不超過 900米）時采用激勵補償電路
　　· 本地或遠程補償選擇

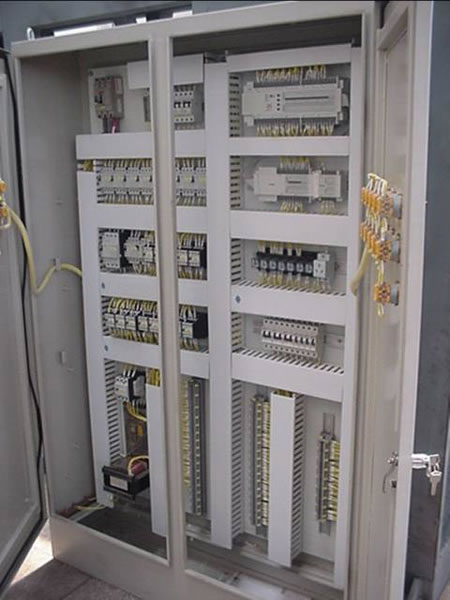

　　電氣控制系統
　　校驗過程采用PLC控制方式。可由現場手動或工控機實現對設備的操作，并通過讀取稱重儀表的信號以實現自我檢定和對皮帶稱標定時數據的顯示和統計。實物標定裝置與輸煤系統留有足夠的通訊接口。

　　自檢系統

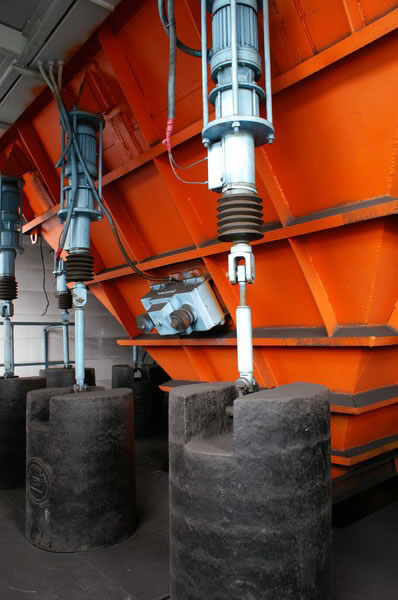

　　砝碼提升機
　　電動型砝碼提升機，工作可靠、平穩、系統簡單合理，能保證傳感器受力新穎，正確性，該裝置處于國內比較先進的地位。
　　B 標準砝碼
　　重量：每只1000kg 或2000kg。
　　標準砝碼精度等級：M₁₁級
